设备（Device）API接口

设备API，主要涉及设备相关的控制，通过API，您可以实现摄像头开关/麦克风开关/摄像头PTZ控制/测试扬声器、麦克风/获取设备信息等功能。

1. 查询设备信息 (Query Device)

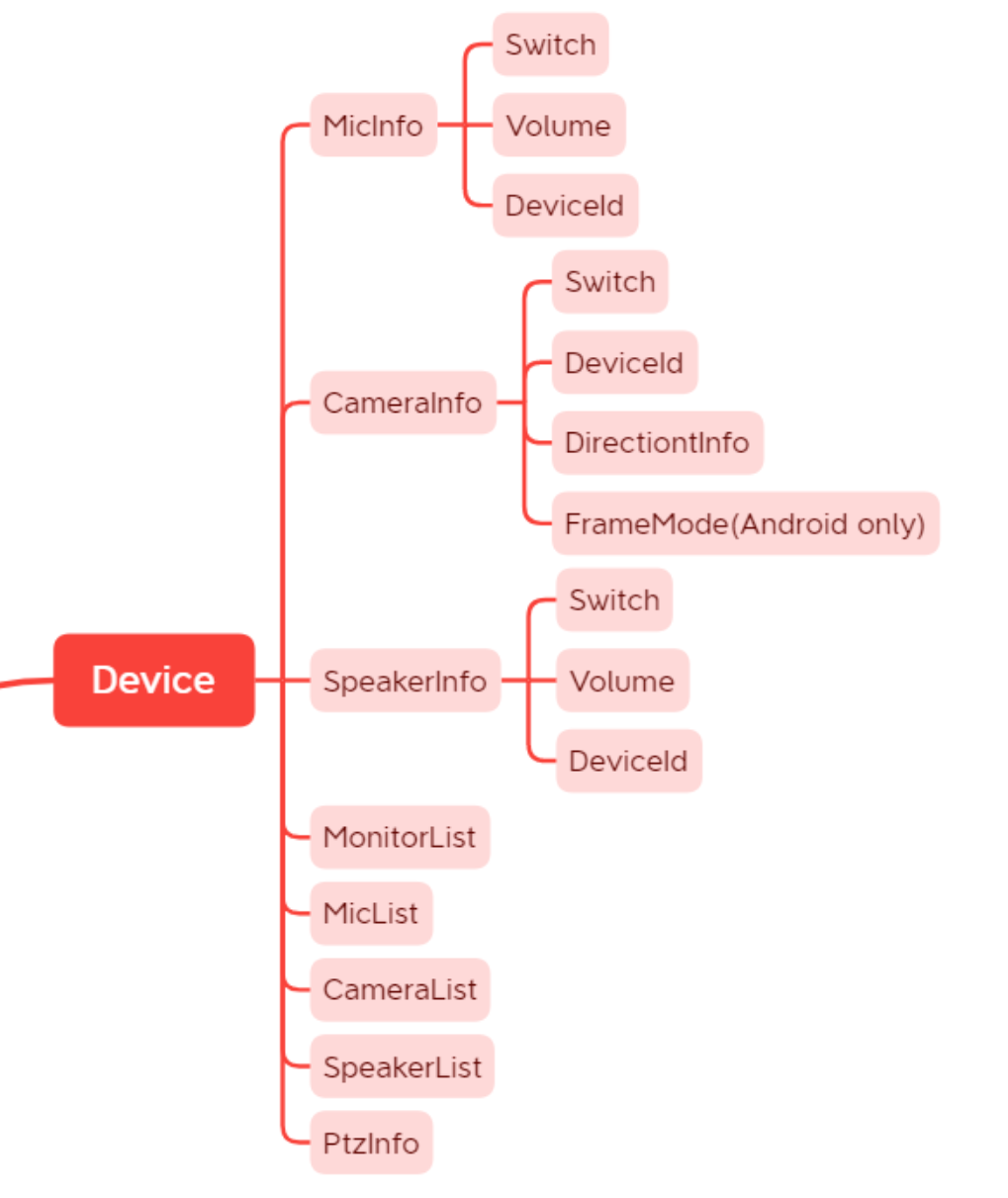

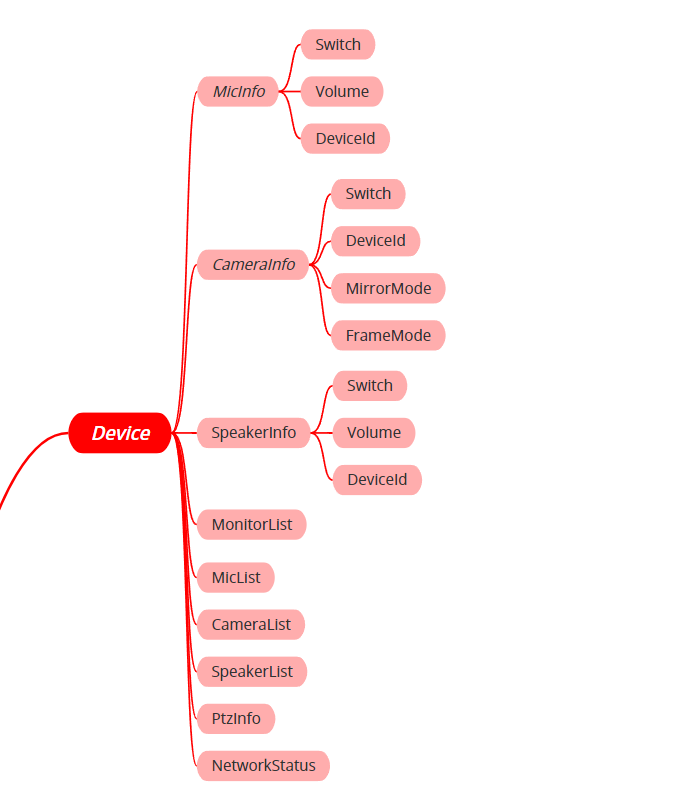

1.1 查询设备所有信息

接口说明

1）接口解释：用于查询设备模块的相关信息

2）引入版本： 3.8.10

3）调用方式（method）：Query

4）调用结果：同步返回调用结果

输入参数（params）

参数名称	是否必选	参数类型	参数描述
path	是	array	模块名

输出参数（data）

参数名称	参数类型	参数描述
device_info	object	设备信息
mic_info	object	麦克风信息，详见麦克风信息表
speaker_info	object	扬声器信息，详见扬声器表
camera_info	object	摄像头信息，详见扬声器表
ptz_info	object	ptz控制信息，详见ptz控制表

麦克风信息表（mic_info）

参数名称	参数类型	参数描述
switch	bool	是否开启麦克风： true：开启 false：关闭
device_id	string	麦克风名称
volume	int	音量

扬声器信息表（speaker_info）

参数名称	参数类型	参数描述
switch	bool	是否开启扬声器： true：开启 false：关闭
device_id	string	扬声器名称
volume	int	音量

摄像头信息表（camera_info）

参数名称	参数类型	参数描述
camera_frame_mode	object	当前摄像头ptz模式表
switch	bool	是否开启摄像头： true：开启 false：关闭
device_id	string	摄像头名称

当前摄像头ptz模式表（camera_frame_mode）

参数名称	参数类型	参数描述
mode	int	当前摄像头ptz模式表： 1：手动配置 2：自动框选 3：发言人跟踪 4：参会者拼图 5：演讲者追踪
name	string	模式名称

ptz控制表（ptz_info）

参数名称	参数类型	参数描述
support	bool	是否支持ptz： true：是 false：否
zoom	object	ptz支持放大缩小表
pan	object	ptz支持左右移动表
tilt	object	ptz支持上下移动表
device_id	string	当前使用的摄像头编号
device_list	array	可用的摄像头列表
device_sdk_list	array	系统支持sdk控制摄像头列表

ptz支持放大缩小表（zoom）

参数名称	参数类型	参数描述
support	bool	是否支持放大缩小： true：是 false：否

ptz支持左右移动表（zoom）

参数名称	参数类型	参数描述
support	bool	是否支持左右移动： true：是 false：否

ptz支持上下移动表（tilt）

参数名称	参数类型	参数描述
support	bool	是否支持上下移动： true：是 false：否

麦克风列表（mic_list）

参数名称	参数类型	参数描述
device_id	string	麦克风编号
is_default	bool	是否当前麦克风： true：是 false：否
volume	int	音量

扬声器列表（speaker_list）

参数名称	参数类型	参数描述
device_id	string	扬声器名称
is_default	bool	是否当前麦克风： true：是 false：否
volume	int	音量

摄像头列表（camera_list）

参数名称	参数类型	参数描述
device_id	string	摄像头名称
is_default	bool	是否当前摄像头： true：是 false：否

系统支持sdk控制摄像头列表（device_sdk_list）

参数名称	参数类型	参数描述
key	string	摄像头名称
data	array	摄像头数据列表

显示器信息列表（monitor_list）

参数名称	参数类型	参数描述
left	int	显示器左上角x点
top	int	显示器左上角y点
right	int	显示器右下角x点
bottom	int	显示器右下角y点
monitor_id	string	唯一标识显示器设备
device_name	string	显示器设备名称
frequency	int	显示器频率
pixel_height	int	显示器高
pixel_width	int	显示器款
device_id	int	显示器id

其他参数

参数名称	参数类型	参数描述
network_level	int	网络状态，只在会中显示： 0：网络未连接 1：好 2：中 3：差

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Query",
    "params": {
        "path": ["Device"]
    }
}

response

{
    "jsonrpc": "2.0",
    "method": "Query",
    "id": "xxx",
    "result": {
        "error_code": 0,
        "message": "成功",
        "data": {
            "device_info": {
                "mic_info": {
                    "device_id": "xxx",
                    "switch": false,
                    "volume": 100
                },
                "camera_info": {
                    "device_id": "xxx",
                    "switch": false
                },
                "speaker_list": [{
                    "device_id": "xxx",
                    "is_default": true,
                    "volume": 24
                }, {
                    "device_id": "xxx",
                    "is_default": false,
                    "volume": 67
                }, {
                    "device_id": "xxx",
                    "is_default": false,
                    "volume": 1
                }, {
                    "device_id": "xxx",
                    "is_default": false,
                    "volume": 100
                }],
                "speaker_info": {
                    "device_id": "xxx",
                    "switch": true,
                    "volume": 24
                },
                "camera_list": [{
                    "device_id": "xxx",
                    "is_default": true
                }, {
                    "device_id": "xxx",
                    "is_default": false
                }],
                "monitor_list": [{
                    "left": 0,
                    "pixel_width": 2560,
                    "top": 0,
                    "right": 2560,
                    "bottom": 1440,
                    "device_name": "",
                    "monitor_id": "",
                    "frequency": 60,
                    "pixel_height": 1440,
                    "device_id": ""
                }],
                "mic_list": [{
                    "device_id": "",
                    "is_default": true,
                    "volume": 100
                }, {
                    "device_id": "",
                    "is_default": false,
                    "volume": 100
                }, {
                    "device_id": "",
                    "is_default": false,
                    "volume": 100
                }],
                "ptz_info": {
                    "device_list": [""],
                    "default_id": "",
                    "device_sdk_list": [{
                        "key": "front",
                        "data": "Main"
                    }],
                    "ptz_info": {
                        "front": {
                            "save_support": false,
                            "support": false,
                            "pan": {
                                "support": false,
                                "rel_support": false,
                                "absolute_support": false,
                                "value": 0,
                                "default": 0
                            },
                            "tilt": {
                                "support": false,
                                "rel_support": false,
                                "absolute_support": false,
                                "value": 0,
                                "default": 0
                            },
                            "zoom": {
                                "support": false,
                                "rel_support": false,
                                "absolute_support": false,
                                "value": 0,
                                "default": 0
                            }
                        }
                    }
                },
                "network_level": 0
            }
        }
    }
}

1.2 查询设备部分信息

接口说明

1）接口解释：用于查询设备模块的相关信息

2）引入版本： 3.8.10

3）调用方式（method）：Query

4）调用结果：同步返回调用结果

输入参数（path）

注：详见1.1 查询设备所有信息

输出参数（data）

注：详见1.1 查询设备所有信息

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Query",
    "params": {
        "path": ["Device", "MicInfo"] // 查询Device模块下的MicInfo节点
    }
}

response

{
    "jsonrpc": "2.0",
    "method": "Query",
    "id": "xxx",
    "result": {
        "error_code": 0,
        "message": "成功",
        "data": {
            "mic_info": {
                "switch": false,
                "device_id": "xxx",
                "volume": 100
            }
        }
    }
}

2. 开关摄像头 (EnableCamera)

接口说明

1）接口解释：用于开启或关闭摄像头

2）引入版本： 3.8.10

3）调用方式（method）：Call/Device

4）调用名（action）：EnableCamera

5）调用结果：异步返回调用结果，EnableCamera，需要订阅 Device 事件，详见 1. 开启摄像头通知 (EnableCamera)

6）前置依赖：
a.Rooms需要在会中
b.Rooms需要具有可用的摄像头

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
enable	是	bool	是否开启摄像头： true：开启 false：关闭

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "params":{
       "action": "EnableCamera",
       "action_params": {
         "enable": true
       }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"EnableCamera"
    }
}

3. 开关麦克风 (EnableMic)

接口说明

1）接口解释：用于开启或关闭麦克风

2）引入版本： 3.8.10

3）调用方式（method）：Call/Device

4）调用名（action）：EnableMic

5）调用结果：异步返回调用结果，EnableMic，需要订阅 Device 事件，详见 2. 开启麦克风通知 (EnableMic)

6）前置依赖：
a.Rooms需要在会中
b.Rooms需要具有可用的麦克风

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
enable	是	bool	是否开启麦克风： true：开启 false：关闭

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "params":{
       "action": "EnableMic",
       "action_params": {
         "enable": true
       }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"EnableMic"
    }
}

4. 设置扬声器音量 (SetSpeakerVolume)

接口说明

1）接口解释：用于设置扬声器的音量

2）引入版本： 3.8.10

3）调用方式（method）：Call/Device

4）调用名（action）：SetSpeakerVolume

5）调用结果：异步返回调用结果，SetSpeakerVolume，需要订阅 Device 事件，详见 3. 设置扬声器音量通知 (SetSpeakerVolume)

6）前置依赖：
a. Rooms需要在会中

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
volume	是	int	音量值，0-100

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc":"2.0",
    "id":"xxx",
    "method":"Call/Device",
    "params":{
        "action":"SetSpeakerVolume",
        "action_params":{
            "volume":50
        }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"SetSpeakerVolume"
    }
}

5. 测试扬声器 (TestSpeaker)

接口说明

1）接口解释：用于测试扬声器是否可用

2）引入版本： 3.9.150

3）调用方式（method）：Call/Device

4）调用名（action）：TestSpeaker

5）调用结果：异步返回调用结果，SpeakerTestStateChange、SpeakerTestVolumeChange，需要订阅 Device 事件，详见 6. 扬声器测试状态变化通知 (SpeakerTestStateChange)，7. 扬声器测试音量变化通知 (SpeakerTestVolumeChange)

6）前置依赖：
a. Rooms需要具有可用的扬声器
b. Rooms当前没有正在测试扬声器

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
enable	是	bool	是否开启测试： true：开启 false：关闭

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc":"2.0",
    "id":"xxx",
    "method":"Call/Device",
    "params":{
        "action":"TestSpeaker",
         "action_params": {
             "test": true
           }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"TestSpeaker"
    }
}

6. 测试麦克风 (TestMic)

接口说明

1)接口解释：用于测试麦克风是否可用

2)引入版本： 3.9.150

3)调用方式（method）：Call/Device

4)调用名（action）：TestMic

5)调用结果：异步返回调用结果，MicTestStateChange、MicTestVolumeChange，需要订阅 Device 事件，详见 8. 麦克风测试状态变化通知 (MicTestStateChange)，9. 麦克风测试音量变化通知 (MicTestVolumeChange)

6)前置依赖：
a. Rooms需要具有可用的麦克风
b. Rooms当前没有正在测试麦克风

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
enable	是	bool	是否开启测试： true：开启 false：关闭

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc":"2.0",
    "id":"xxx",
    "method":"Call/Device",
    "params":{
        "action":"TestMic",
        "action_params": {
             "test": true
           }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"TestMic"
    }
}

7. 选择摄像头 (SelectCamera)

接口说明

1）接口解释：用于选择摄像头，在进行摄像头ptz控制之前需要调用此接口或者可用于测试该摄像头Rooms是否识别

2）引入版本： 3.9.150

3）调用方式（method）：Call/Device

4）调用名（action）：SelectCamera

5）前置依赖：
a. Rooms需要具有可用的摄像头

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
device_id	是	string	摄像头名称，如front, back，可通过查询设备信息接口获取摄像头名称

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "params": {
        "action": "SelectCamera",
        "action_params": {
            "device_id": "front"
        }
    }
}

response

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "result": {
        "error_code": 0,
        "action": "SelectCamera",
        "message": ""
    }
}

8. 摄像头ptz控制 (ControlCamera)

接口说明

1）接口解释：用于摄像头的ptz控制

2）引入版本： 3.9.150

3）调用方式（method）：Call/Device

4）调用名（action）：ControlCamera

5）前置依赖：
a. Rooms需要具有可用的摄像头（摄像头需要支持PTZ控制）

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
type	是	int	ptz控制类型（只有Android Room支持设置type）： 1：手动控制 2：自动框选 3：自动聚焦演讲者
device_id	是	string	摄像头名称，如front, back，可通过查询设备信息接口获取摄像头名称
pressed	是	bool	ptz控制器时，标识是否停止控制器，可根据按钮触摸点击和放开： true：持续移动 false：停止移动控制
control	是	string	ptz控制方向： "left"：左移 "right"：右移 "up"：上移 "down"：下移 "zoom_plus"：放大 "zoom_minus"：缩小

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "params": {
        "action": "ControlCamera",
        "action_params": {
            "type": 1,
            "device_id": "front",
            "pressed": false,
            "control": "left"
        }
    }
}

response

{
    "jsonrpc": "2.0",
    "id": "xxx",
    "method": "Call/Device",
    "result": {
        "error_code": 0,
        "action": "ControlCamera",
        "message": ""
    }
}

9. 选择麦克风 (SelectMic)

接口说明

1）接口解释：可用于测试该麦克风Rooms是否识别

2）引入版本： 3.9.150

3）调用方式（method）：Call/Device

4）调用名（action）：SelectMic

5）调用结果：异步返回调用结果，SelectMic，需要订阅 Device 事件，详见 5. 选择麦克风通知 (SelectMic)

6）前置依赖：
a. Rooms需要具有可用的麦克风

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
device_id	是	string	麦克风名称，如front, back，可通过查询设备信息接口获取麦克风名称

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc":"2.0",
    "id":"xxx",
    "method":"Call/Device",
    "params":{
        "action":"SelectMic",
        "action_params":{
            "device_id": ""
        }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"SelectMic"
    }
}

10. 选择扬声器通知 (SelectSpeaker)

接口说明

1）接口解释：可用于测试该扬声器Rooms是否识别

2）引入版本： 3.9.150

3）调用方式（method）：Call/Device

4）调用名（action）：SelectSpeaker

5）调用结果：异步返回调用结果，SelectSpeaker，需要订阅 Device 事件，详见 4. 选择扬声器通知 (SelectSpeaker)

6）前置依赖：
a. Rooms需要具有可用的扬声器

输入参数（action_params）

参数名称	是否必选	参数类型	参数描述
device_id	是	string	扬声器名称，如front, back，可通过查询设备信息接口获取扬声器名称

输出参数（data）

成功返回空消息，失败返回错误信息，错误码详见 错误码定义

请求示例

request

{
    "jsonrpc":"2.0",
    "id":"xxx",
    "method":"Call/Device",
    "params":{
        "action":"SelectSpeaker",
        "action_params":{
            "device_id": ""
        }
    }
}

response

{
    "jsonrpc": "2.0",
    "id":"xxx",
    "method":"Call/Device",
    "result":{
        "error_code":0,
        "message":"",
        "action":"SelectSpeaker"
    }
}
