会议室连接器本地部署

介绍

腾讯会议的会议室连接器(MRA)连接腾讯会议与传统H.323/SIP会议室设备,并支持与视频会议服务器组网(MCU,信令服务器、防火墙穿越服务器等)的互通,使您的H.323/SIP硬件会议室设备与腾讯会议无缝衔接。

MRA提供SaaS接入方式,只需简单拨号,即可接入腾讯会议,与桌面PC/移动端互联互通;同时支持将会议室连接器部署在企业内网,企业内的H.323/SIP会议室设备可以直接呼叫会议室连接器本地部署的接入地址加入腾讯会议,解决复杂防火墙网络穿越及传统H.323/SIP协议抗网络丢包、抖动能力弱的问题,保障卓越的音视频效果。

MRA本地部署可以根据企业内网络规划部署在企业内网或DMZ区域的虚拟机服务器,如下图所示:

MRA本地部署的软件支持运行在x86架构和ARM架构的CPU平台, 支持的软件安装包格式包括:

  • OVA镜像(x86架构)

  • KVM镜像(x86架构)

  • RPM安装包(x86架构和ARM架构)

本文将基于OVA软件介绍如何下载会议室连接器本地部署软件以及如何安装和部署,如需其它格式的安装软件, 请联系你的销售经理或客户成功经理

会议室连接器OVA软件下载

会议室连接器本地部署支持通过下载OVA软件包后在企业内进行安装部署。只有具备MRA许可的企业,才能下载和安装企业内本地部署的OVA软件。请在企业管理员web 页面自助申请提交开通本地部署权限;或者查询确认企业ID,提交给服务商或腾讯运营团队开启本地部署的权限。

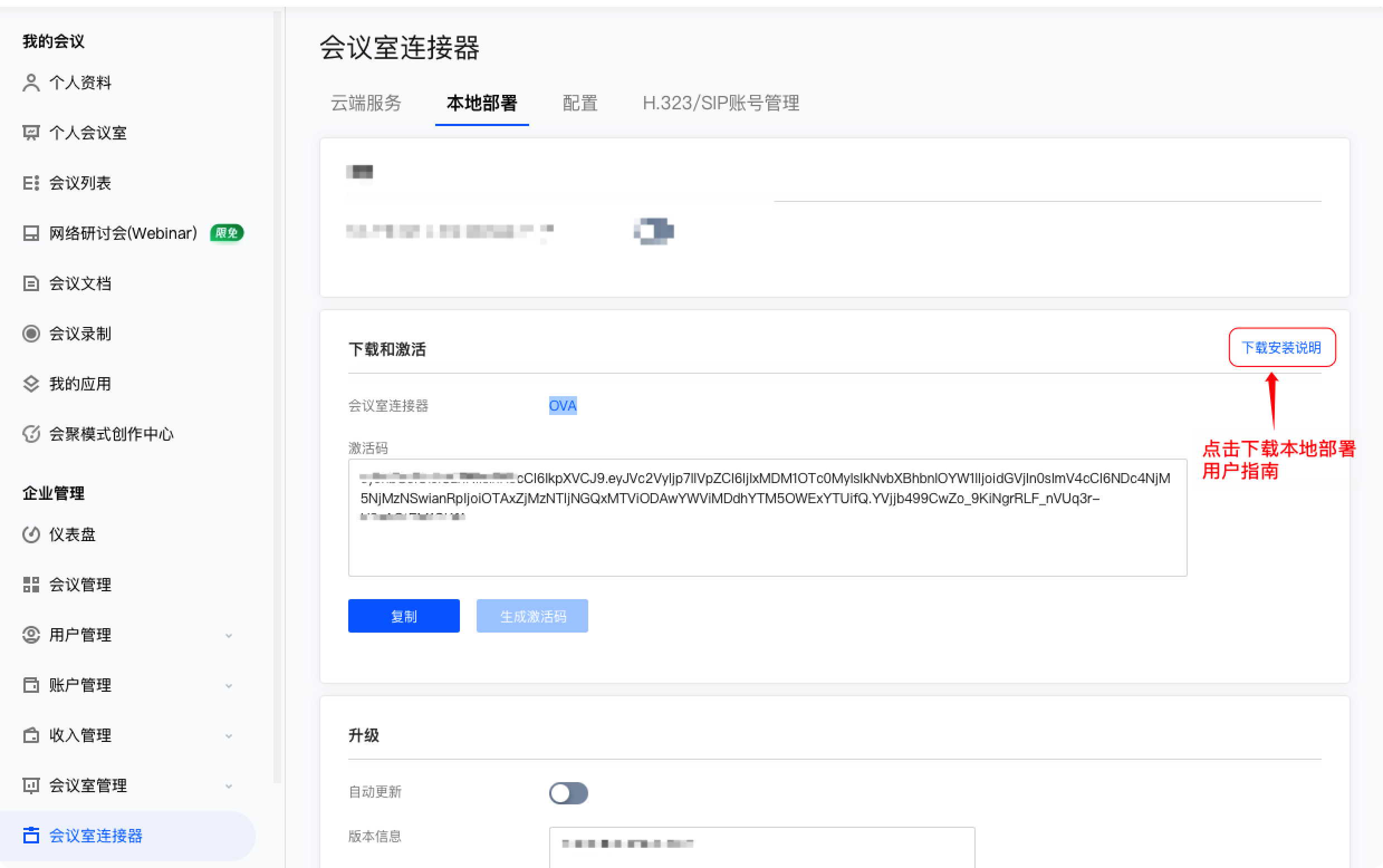

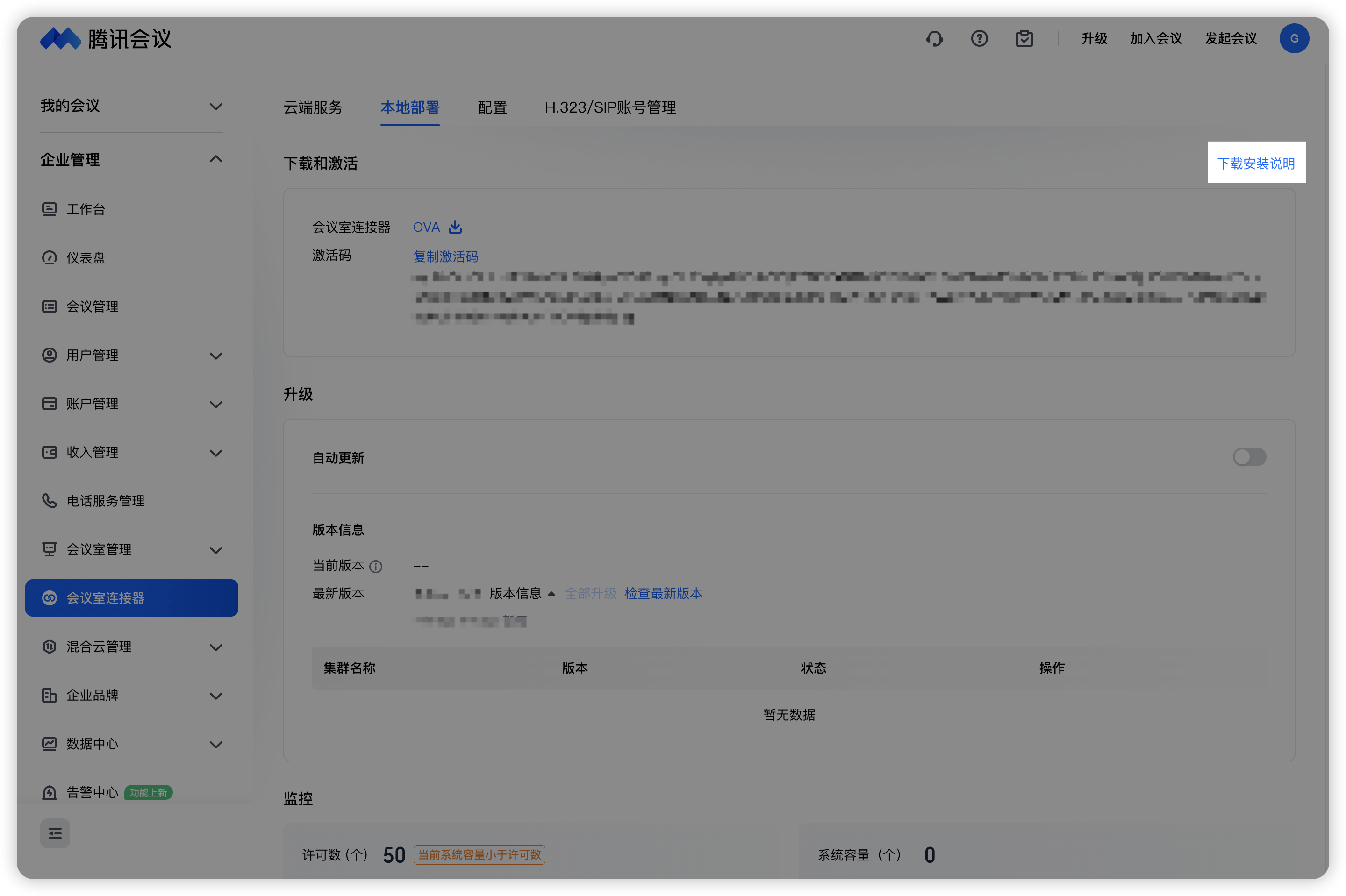

在企业开启本地部署权限后,企业管理员登录腾讯会议企业管理员web页面,在会议室连接器->本地部署页面下,可以看到下载OVA image的链接(图中红线部分), 点击后进行下载。

会议室连接器OVA软件安装

下载OVA image后,管理员在VMware 环境下创建虚拟机,导入下载的OVA文件完成OVA软件安装。

会议室连接器本地部署网络配置

本地部署节点网络地址配置

会议室连接器OVA软件安装完成后, 首先需要对OVA虚拟机配置IP地址, 包括两种方式:

1、自动获取IP地址

虚拟机启动后,默认使用DHCP 获取IP 信息。如果企业对应网络支持DHCP,那么虚拟机可以自动获取IP 地址。

2、配置静态IP 地址

如果要配置静态IP地址,需访问虚拟机控制台, 登录Console界面, 访问Set network->Set Static IP, 依次设置:

  • IP地址

  • 子网掩码

  • 网关地址

  • DNS服务器

  • 服务器名称

完成设置, 重启服务后设置生效。详细配置请参考文档《腾讯会议会议室连接器(MRA)本地部署用户指南》

设置网络代理服务器

会议室连接器的本地部署需要连接腾讯会议的云端服务以完成激活以及提供正常的功能服务,如果会议室连接器本地部署的网络环境不能直接访问互联网,可以对本地部署设置使用代理服务器访问互联网。

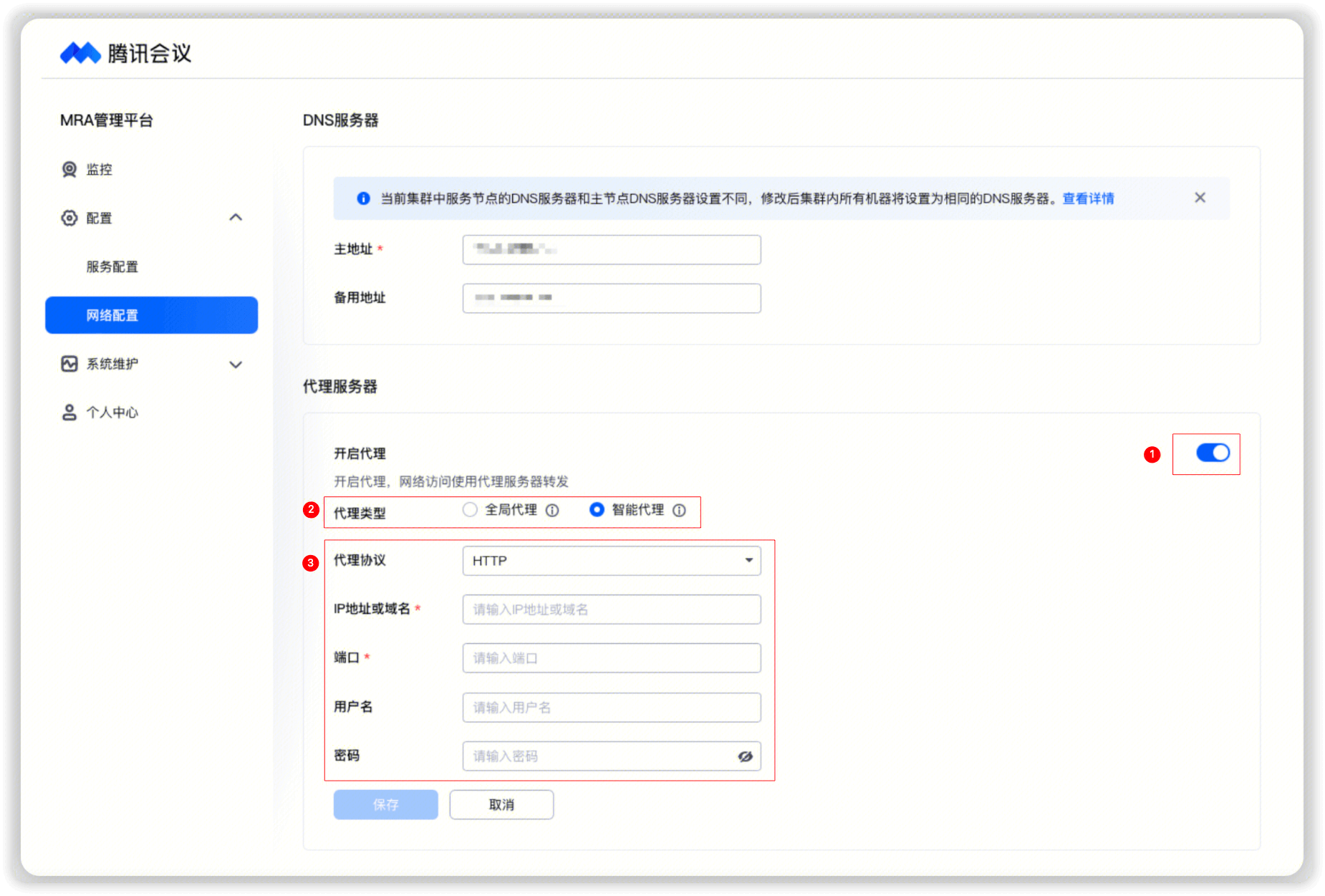

登录本地部署的Admin管理页面,访问配置->网络配置页面, 修改代理服务器的设置:

1、开启使用代理功能

2、选择代理类型,包括:

  • 全局代理:信令和音视频媒体均使用代理服务器

  • 智能代理:仅信令使用代理服务器, 音视频媒体不使用代理服务器

3、设置代理服务器的地址信息以及访问代理服务器的用户名和密码信息

会议室连接器本地部署激活

安装配置结束后,管理员可以在本地局域网访问MRA的本地Admin管理员页面进行激活操作, 本地Admin管理员页面访问地址: https: // serverIP:443

1、获取MRA本地部署激活码

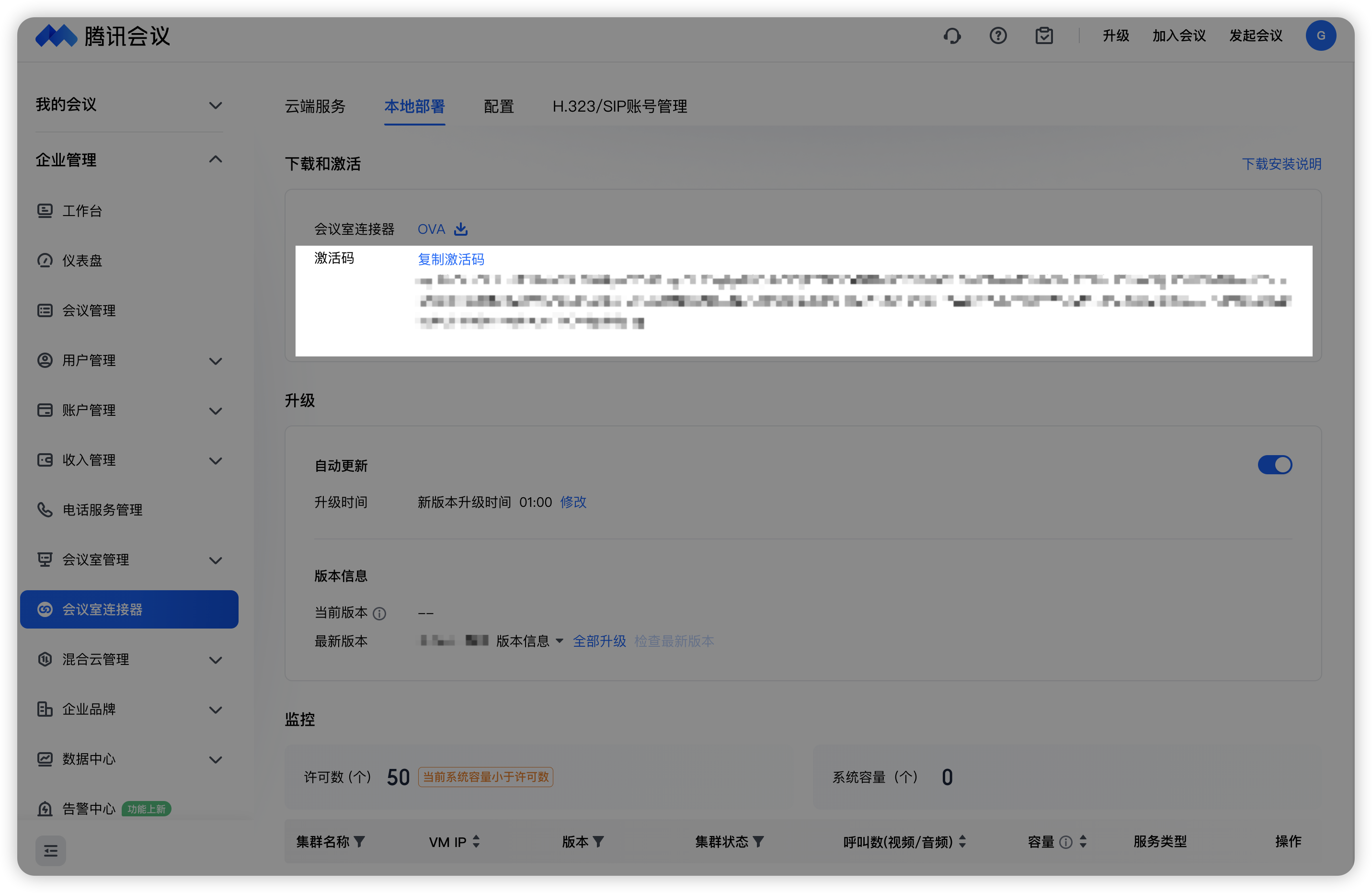

登录腾讯会议企业管理员web页面,在会议室连接器->本地部署页面下,复制激活码。

2.激活MRA的本地部署

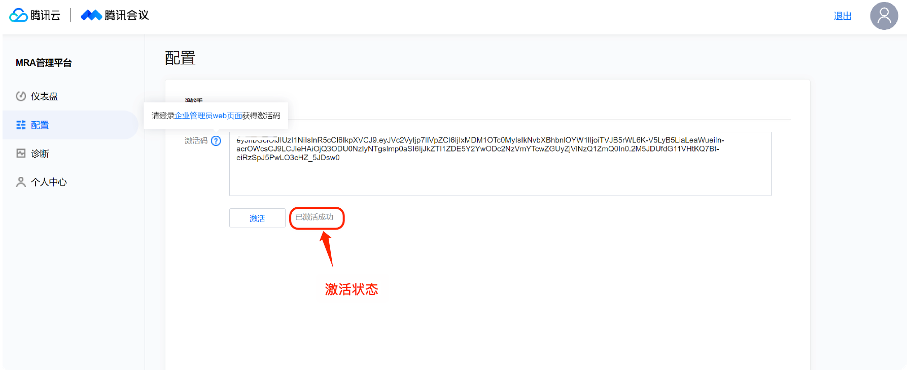

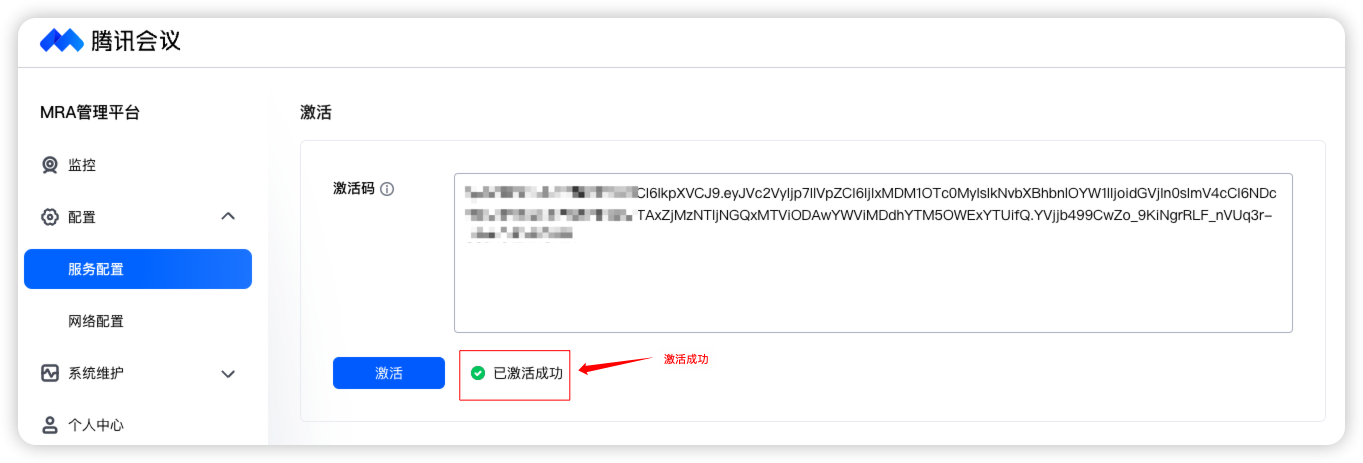

登录MRA的本地的web 管理员页面,访问配置页面, 输入激活码,可以看到激活成功的提示,相关业务功能就可以正常使用。

会议室连接器本地部署的软件更新升级

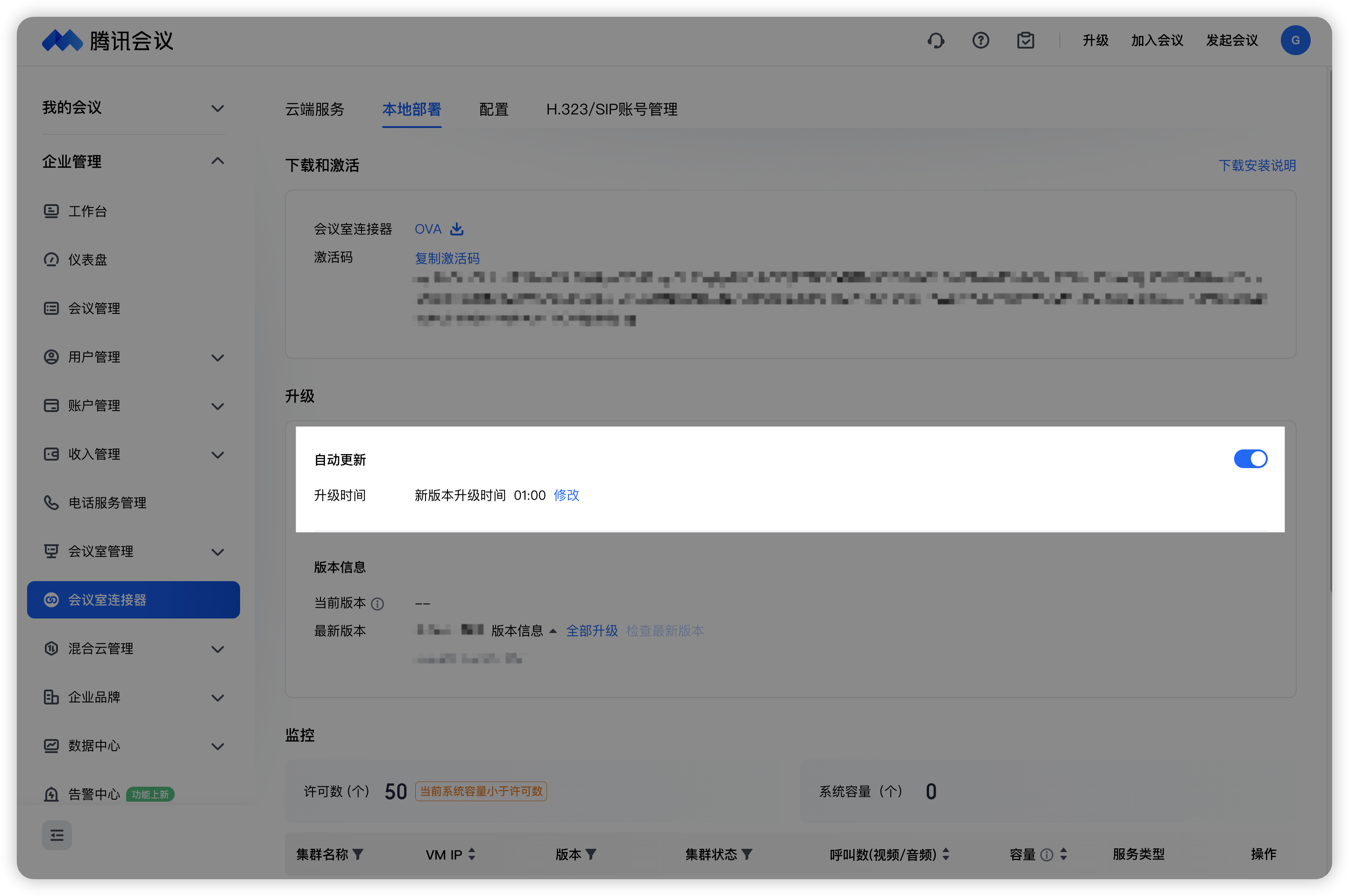

会议室连接器本地部署安装完成后,对后续发布的新软件版本,可以设置自动更新到最新版本或手动更新升级到新版本。 登录腾讯会议企业管理员web页面,访问会议室连接器->本地部署页面下的升级设置,可以对会议室连接器的本地部署的升级方式进行设置。

  • 自动更新

开启自动更新并设置升级时间后, 当有新软件版本发布后, 本地部署集群将在设置的升级时间自动检查更新并下载升级软件包自动更新到最新版本。

  • 手动更新

自动更新设置为关闭, 当有新软件版本发布后, 企业管理员登录腾讯会议企业管理员web页面,访问会议室连接器->本地部署页面下的升级设置,点击“检查更新”可以获取最新发布的版本信息,如有可升级版本, 可以选择要升级的集群进行升级操作。

高级设置

会议室连接器本地部署还可以设置服务能力(例如最大呼叫速率、视频分辨率等)、集群模式部署以及集群部署时主备容灾能力等高级功能。

服务能力设置

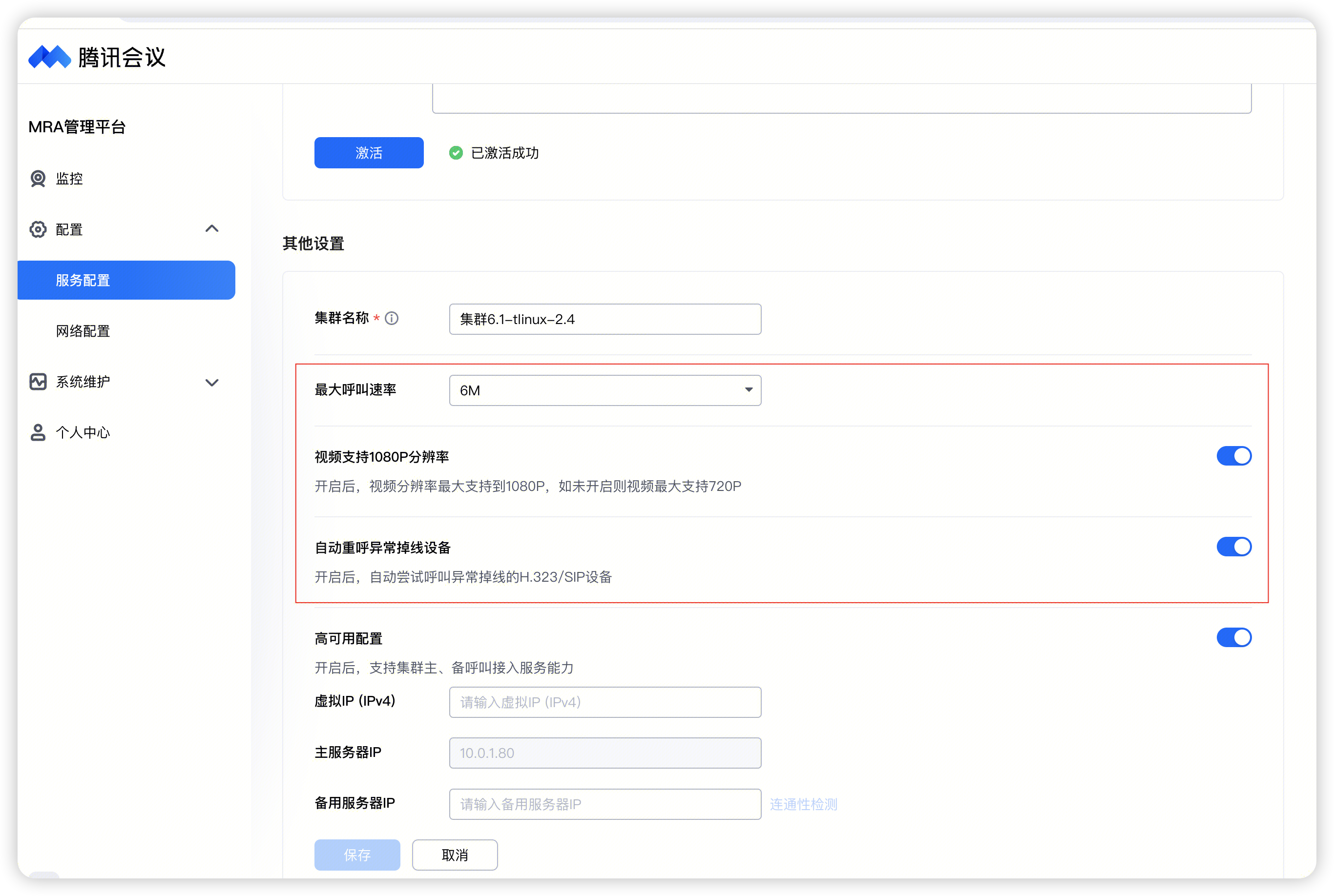

管理员登录的本地Admin管理页面, 访问配置->服务配置页面,修改会议室连接器本地部署的服务能力设置:

  • 最大呼叫速率:H.323/SIP设备连接的最大呼叫速率, 默认3Mbps,可选择速率为1Mbps,2Mbps,3Mbps,4Mbps, 6Mbps。

  • 视频支持1080P分辨率:开启后, H.323/SIP设备连接的最大视频分辨率支持1080P,如未开启则视频最大支持720P。

  • 自动重呼异常掉线设备:开启后, 会议室连接器将自动尝试呼叫异常掉线的H.323/SIP设备。

集群模式部署

MRA单机部署支持的呼叫能力受限于单机配置和性能,MRA本地部署支持集群部署模式,通过添加多台机器在同一集群中以支持更大的系统容量,同时也支持在同一企业内部署多集群。

在进行MRA本地集群部署时,每台MRA的虚拟机需先按照单机工作模式的步骤安装OVA软件,并配置IP地址确保能正常工作。然后,选定一台已部署MRA的虚机作为主节点(Master)后,登录拟加入集群作为从节点的Console界面, 访问Change role并设置主节点的IP地址,该节点将自动联系主节点并加入集群作为从节点。依次登录拟加入集群的从节点完成设置, 即完成需添加多台虚机到集群中。

详细配置请参考文档《腾讯会议会议室连接器(MRA)本地部署用户指南》

集群主备容灾设置

MRA本地部署的集群部署模式, 支持集群内的接入服务主备容灾能力。

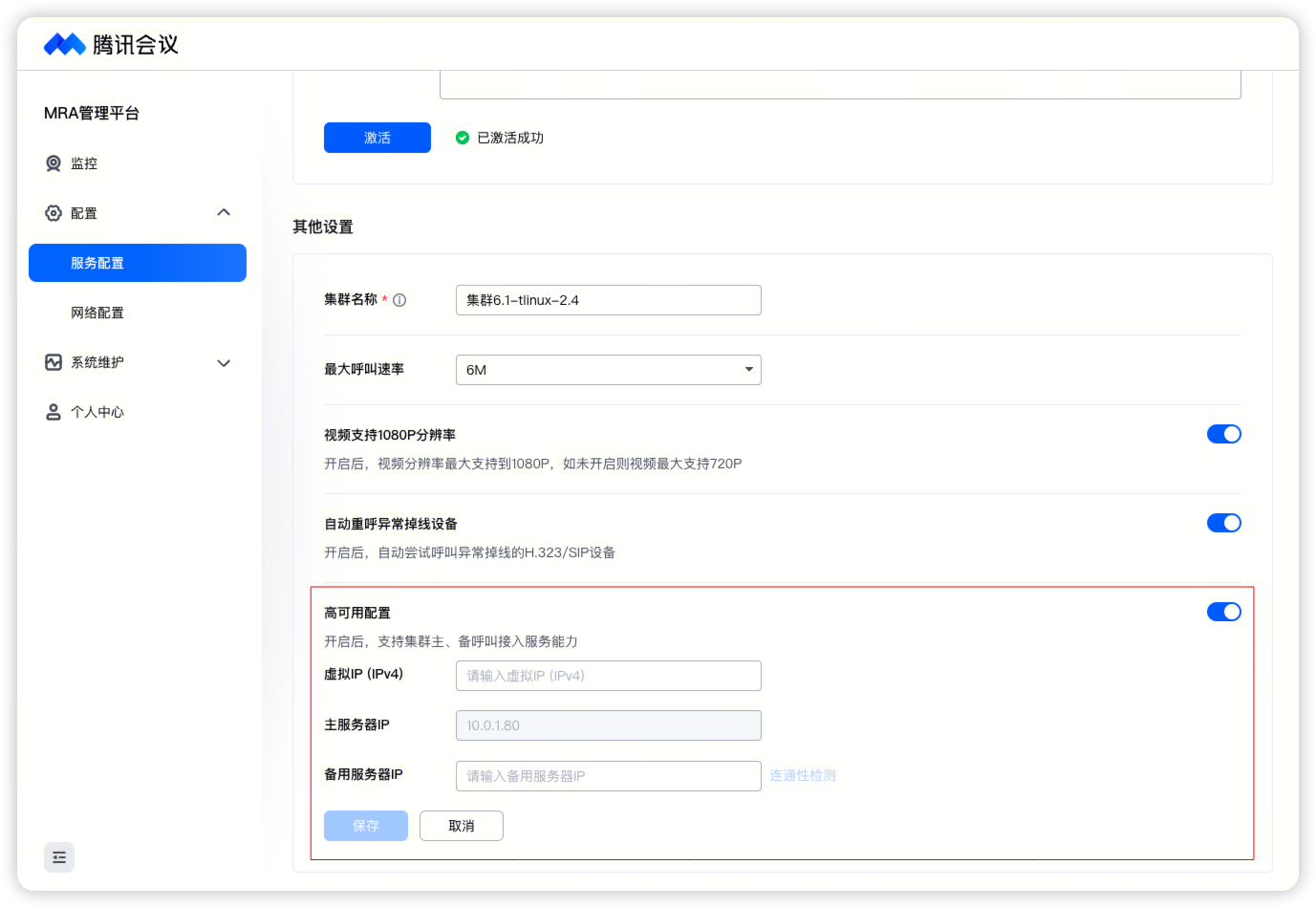

管理员登录的本地Admin管理页面, 访问配置->服务配置页面, 选择启用高可用配置, 并设置虚拟IP和备用服务器IP地址:

  • 虚拟IP:启用高可用配置后, 集群提供接入服务的统一访问地址和本地Admin管理页面的登录访问地址

  • 主服务器IP:当前集群的主节点地址,不可更改

  • 备用服务器IP:作为备用接入服务器的IP地址, 需同当前集群相同网段内的另外一台单机模式的MRA的虚机地址

更多设置

更多详细说明、企业网络防火墙配置、高级功能配置等内容参考文档《腾讯会议会议室连接器(MRA)本地部署用户指南》, 可登录企管后台下载。

下载 会议室连接器本地部署.pdf
